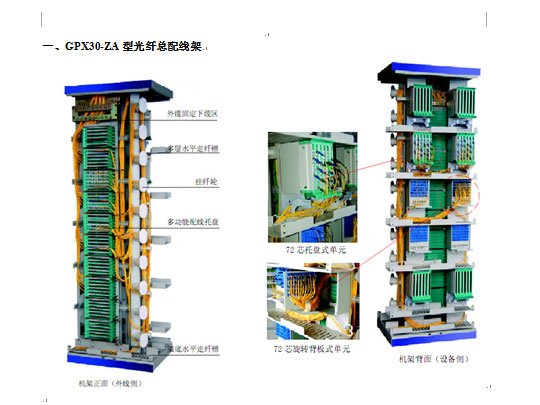

GPX30-ZA型光纖總配線架
2013-08-08 08:10:03
特點A 機架正面為直列，裝有集中下纜裝置，可上進纜或下進纜，外纜開剝后從機架的左側進入12芯微型托盤進行熔接
特點B 機架背面，采用托盤式72芯機框或可翻轉的72芯終端機框，來自設備的尾纜或跳纖從機框的背后進入單元框；機架背面有多層水平走線槽，可供多臺機架并架使用，適用于大容量、匯集局的光纖配線
特點C 機架可配置前后門及側板，拆除門與側板，就形成了方便并架的大容量配線場景；外線跳纖的引出和存儲，在機器的右邊，掛纖輪與機架成45度斜角，使前后跳纖形成平滑連接，方便操作節省空間；
特點D 機架正面微型托盤與背面終端盤對應，72芯一組，可根據用戶需要配機框，增加美觀性；多臺機架并架后， 在機架正面底部設有外線與外線連接的專用水平走線槽 |
